2.2 飞行控制系统

> "飞控系统是无人机的大脑，让机器拥有了飞翔的智慧"

---

## 🧠 飞控板核心功能

### 💻 飞控系统概述

飞行控制系统（Flight Control System，简称飞控）是无人机的核心控制单元，相当于无人机的"大脑"。它负责处理各种传感器数据，执行飞行控制算法，并输出控制指令给电机，确保无人机能够稳定飞行。

**图：PX开源飞控板**
<img src="/media/202507/Pixhawk飞控_1753494774.jpg" alt="飞控板核心组件" width="400">

| 核心功能 | 作用描述 | 技术要求 | 实现方式 |
|----------|----------|----------|----------|
| 姿态控制 | 保持无人机稳定飞行姿态 | 高精度、快响应 | PID控制算法 |
| 位置控制 | 精确控制无人机空间位置 | GPS精度<1m | 卡尔曼滤波 |
| 航线规划 | 自主飞行路径规划 | 实时路径优化 | A*算法 |
| 安全保护 | 异常情况自动处理 | 故障检测<100ms | 多重冗余设计 |

### 🔧 硬件架构设计

现代飞控系统采用高性能微处理器作为核心，集成多种传感器和通信接口。

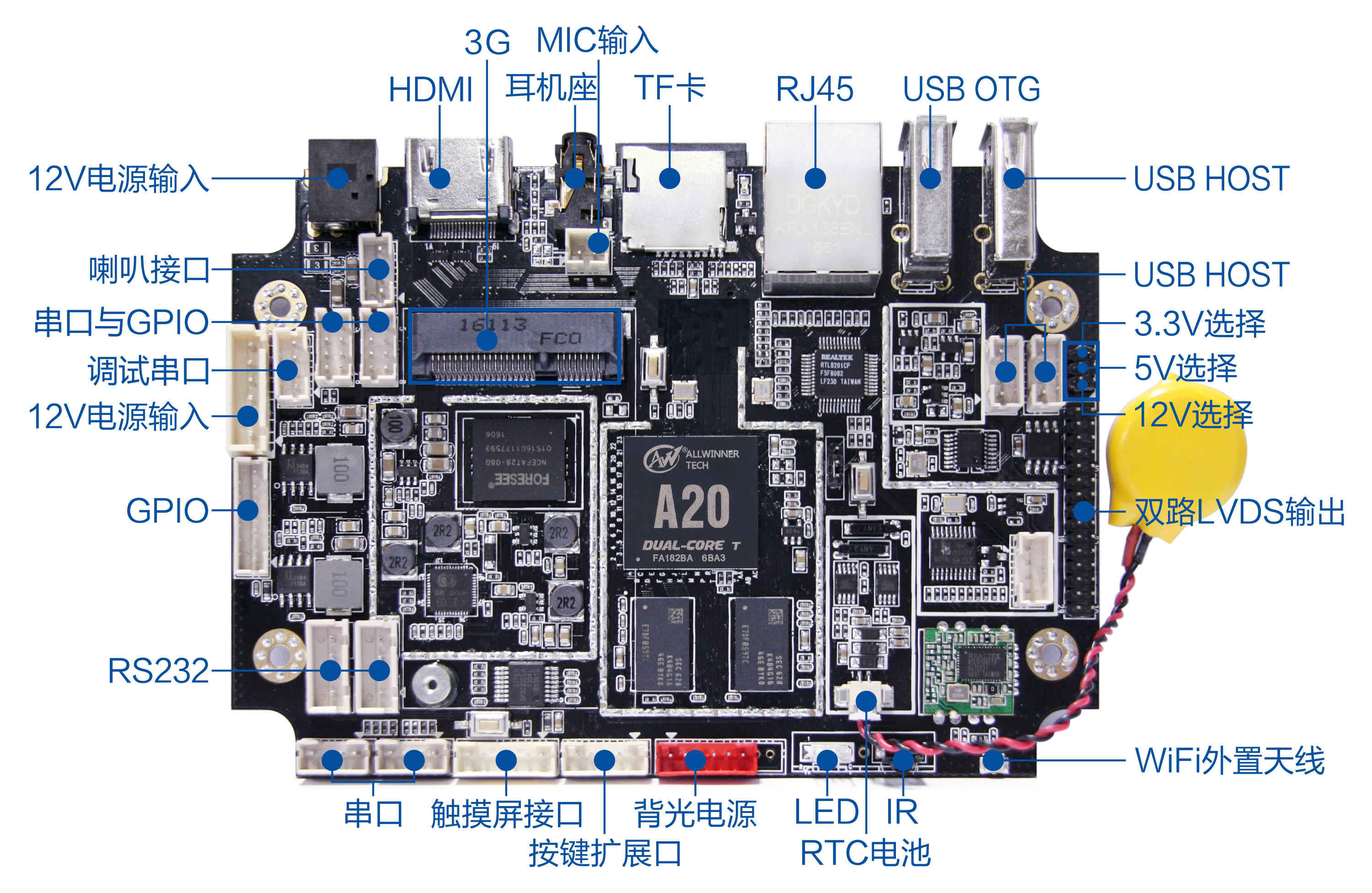

**图：飞控系统硬件图**
![](/media/202507/飞控计算机硬件示意图_1753499781.jpg#size=500)

- **主处理器**：通常采用ARM Cortex-M4/M7系列，运行频率168-480MHz
- **协处理器**：专门处理传感器数据融合和实时控制
- **存储系统**：Flash存储程序，SRAM存储运行数据
- **通信接口**：UART、SPI、I2C、CAN等多种通信协议

> "一个优秀的飞控系统，就像一位经验丰富的飞行员，能够在复杂环境中做出正确判断"

### ⚡ 实时控制特性

飞控系统必须具备实时控制能力，确保在各种飞行状态下都能快速响应。

| 控制回路 | 更新频率 | 响应时间 | 精度要求 |
|----------|----------|----------|----------|
| 姿态内环 | 1000Hz | <1ms | ±0.1° |
| 位置外环 | 100Hz | <10ms | ±10cm |
| 航线控制 | 10Hz | <100ms | ±1m |
| 安全监控 | 50Hz | <20ms | 100%可靠 |

---

## 📡 传感器组合：陀螺仪、加速度计、磁力计

### 🌀 陀螺仪（Gyroscope）

陀螺仪是测量无人机角速度的关键传感器，为姿态控制提供基础数据。

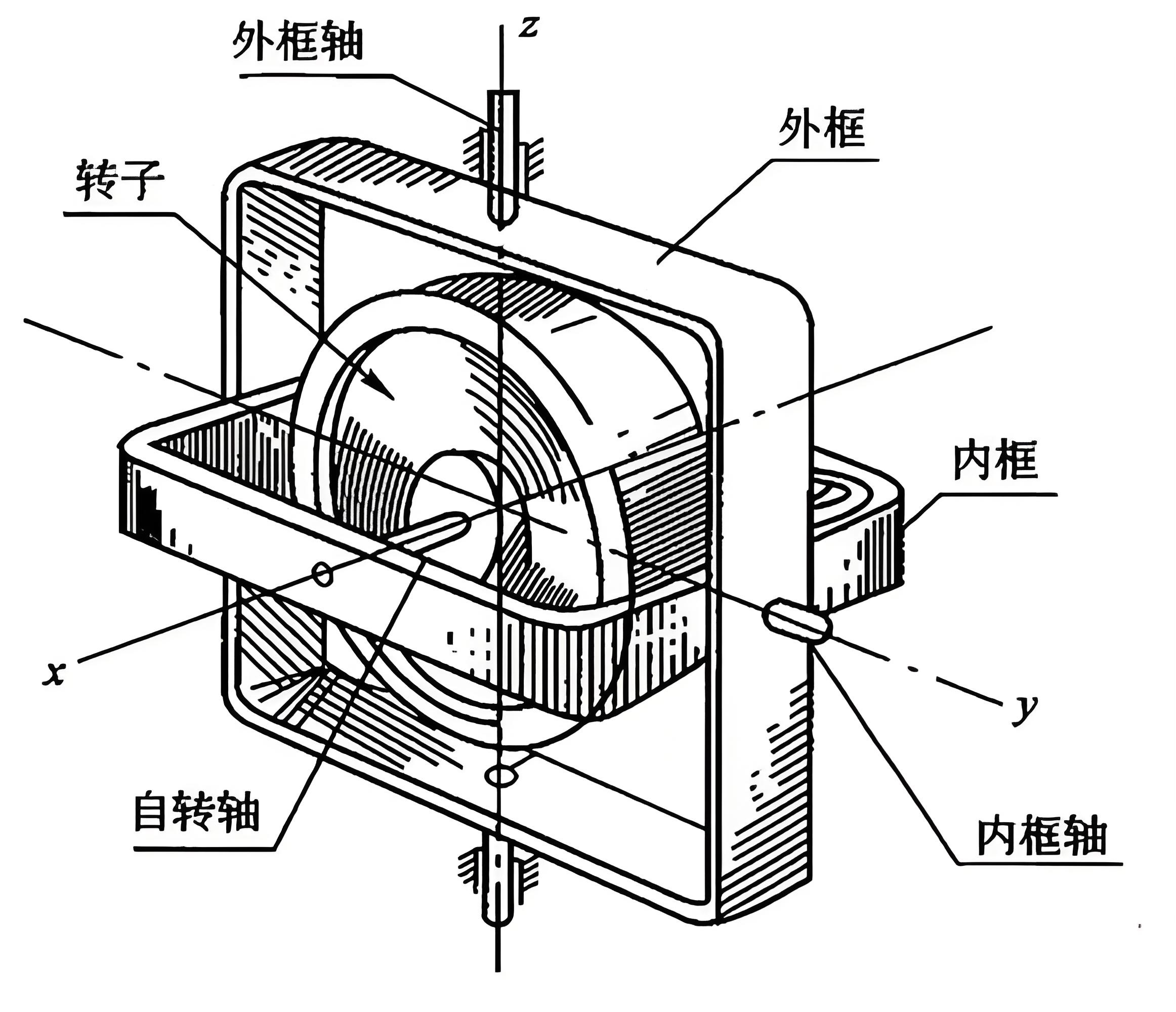

**图：简单陀螺仪结构**
![](/media/202507/简单陀螺仪_1753500170.jpg#size=400)

**工作原理**：
- 基于科里奥利效应，测量物体绕三个轴的角速度
- 输出Roll（横滚）、Pitch（俯仰）、Yaw（偏航）三轴角速度
- 通过积分计算得到姿态角度变化

| 技术参数 | 典型值 | 单位 | 说明 |
|----------|--------|------|------|
| 测量范围 | ±2000 | °/s | 满足各种飞行动作需求 |
| 分辨率 | 0.01 | °/s | 高精度测量 |
| 零偏稳定性 | <10 | °/h | 长期稳定性指标 |
| 带宽 | >100 | Hz | 快速响应能力 |

### 📐 加速度计（Accelerometer）

加速度计测量无人机在三个轴向的加速度，用于姿态解算和运动控制。

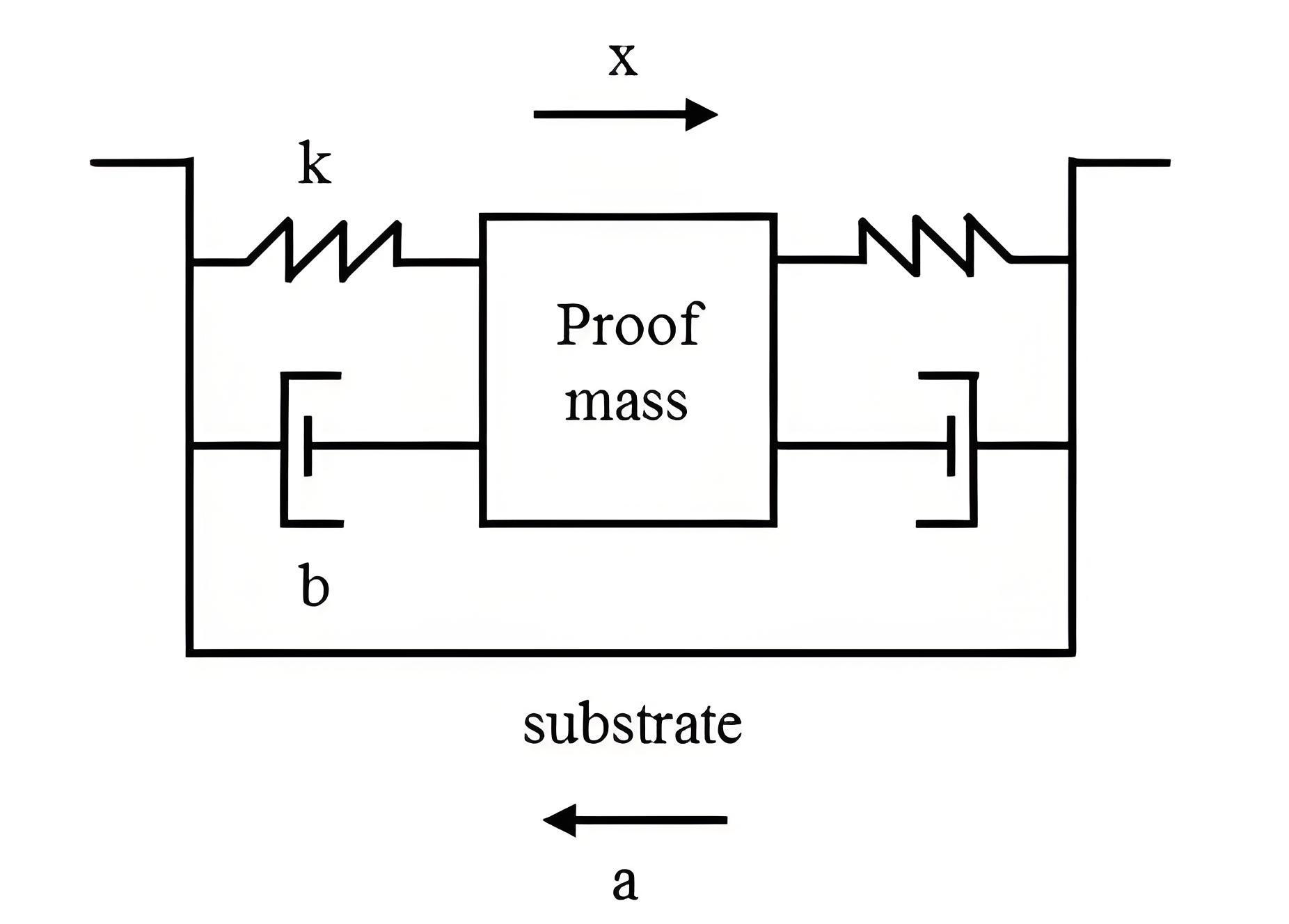

**图：加速度计原理图**
![](/media/202507/加速度计原理_1753500408.jpg#size=400)

**主要功能**：
- 测量重力加速度分量，计算倾斜角度
- 检测无人机的线性加速度
- 与陀螺仪数据融合，提高姿态解算精度

> "加速度计就像无人机的内耳，感知重力方向和运动状态"

| 应用场景 | 测量内容 | 精度要求 | 典型应用 |
|----------|----------|----------|----------|
| 姿态解算 | 重力分量 | ±0.1° | 水平保持 |
| 运动检测 | 线性加速度 | ±0.1m/s² | 位置控制 |
| 振动监测 | 高频振动 | ±0.01g | 故障诊断 |
| 碰撞检测 | 冲击加速度 | ±10g | 安全保护 |

### 🧭 磁力计（Magnetometer）

磁力计通过测量地球磁场来确定无人机的航向角，是导航系统的重要组成部分。

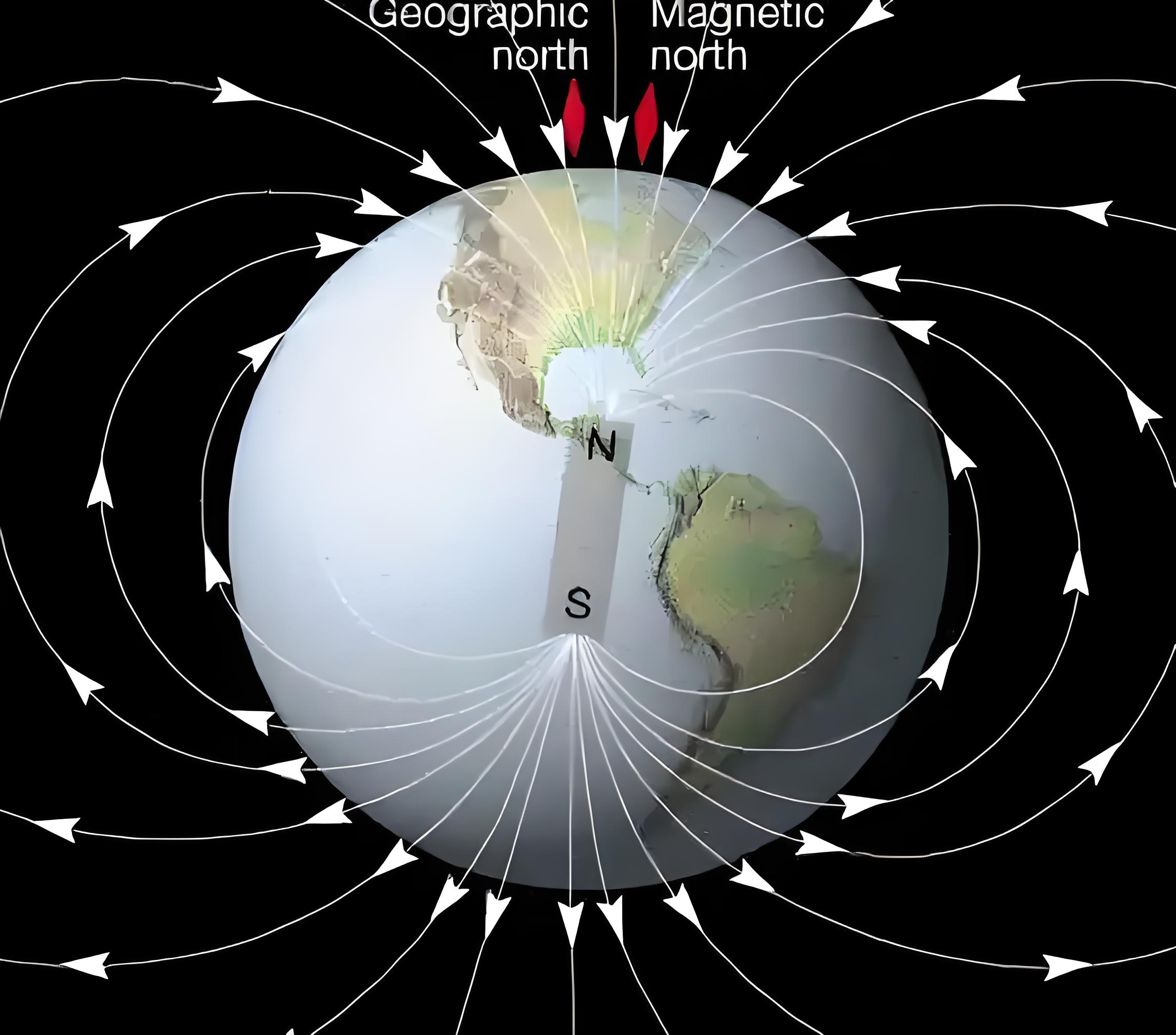

**图：地球磁场**
![](/media/202507/地球磁场_1753501266.jpg#size=400)

**技术特点**：
- 测量地球磁场在三个轴向的分量
- 计算磁北方向，提供航向参考
- 需要定期校准以消除硬铁和软铁干扰

### 🔄 传感器数据融合

单一传感器都有其局限性，需要通过数据融合算法获得准确可靠的姿态信息。

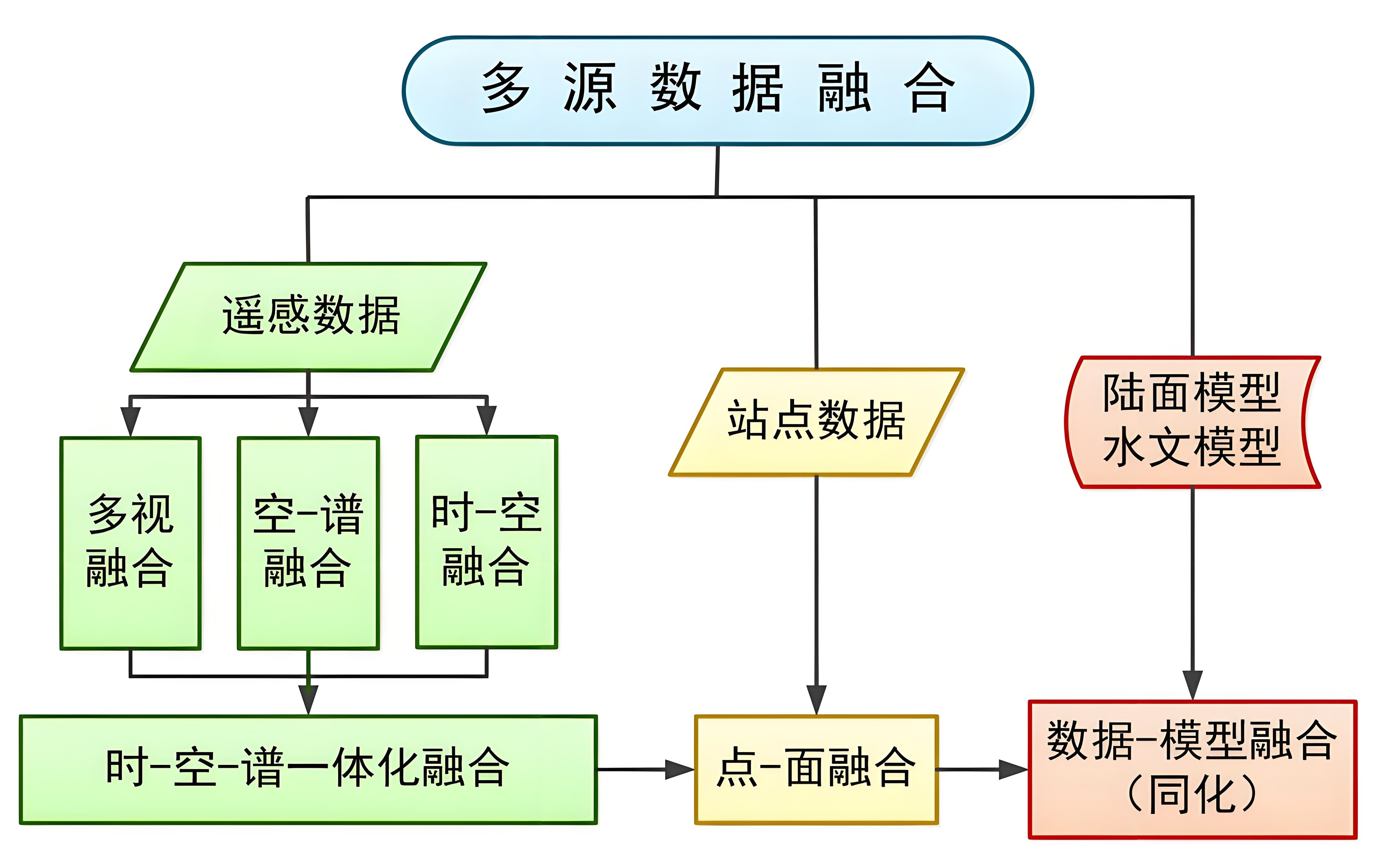

**图：多源信息融合**
![](/media/202507/多源信息融合_1753501506.jpg#size=450)

| 融合算法 | 优势 | 劣势 | 适用场景 |
|----------|------|------|----------|
| 互补滤波 | 计算简单，实时性好 | 精度有限 | 入门级飞控 |
| 卡尔曼滤波 | 精度高，理论完善 | 计算复杂 | 专业级飞控 |
| 粒子滤波 | 适应非线性系统 | 计算量大 | 高端应用 |
| 扩展卡尔曼滤波 | 平衡精度与复杂度 | 参数调节复杂 | 主流选择 |

---

## 🛰️ GPS定位系统

### 📍 GPS基础原理

GPS（Global Positioning System）为无人机提供全球定位服务，是实现自主飞行的关键技术。

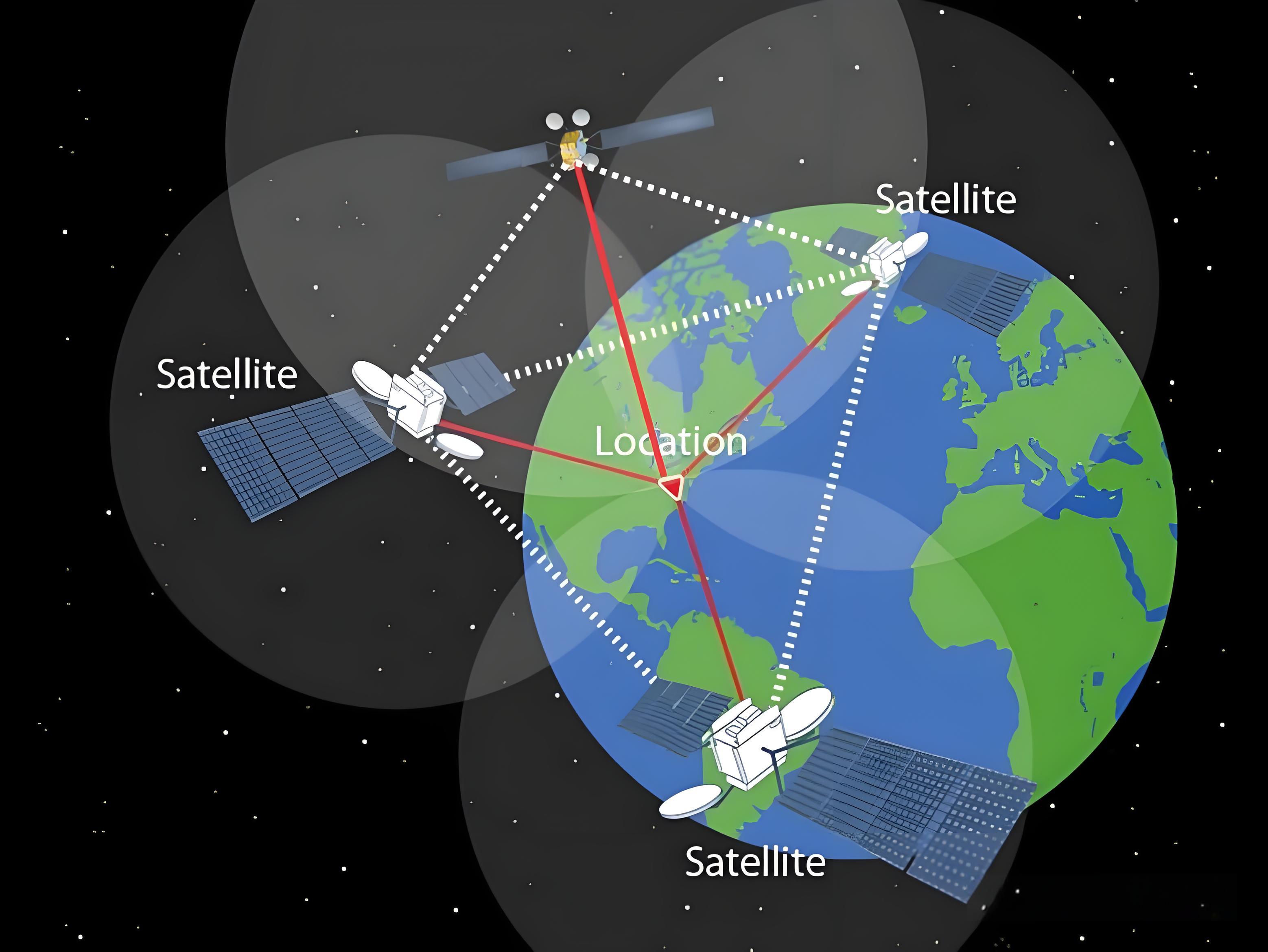

**图：卫星定位原理**
![](/media/202507/卫星定位原理_1753501634.jpg#size=400)

**定位原理**：
- 接收至少4颗卫星信号
- 通过测量信号传播时间计算距离
- 利用三角定位算法确定位置
- 第4颗卫星用于时钟同步

| GPS参数 | 标准GPS | 差分GPS | RTK-GPS |
|---------|---------|---------|----------|
| 定位精度 | 3-5m | 1-3m | 1-10cm |
| 初始化时间 | 30-60s | 60-120s | 10-30s |
| 更新频率 | 1-10Hz | 1-10Hz | 1-20Hz |
| 成本 | 低 | 中 | 高 |

### 🎯 高精度定位技术

为了满足精密飞行控制需求，现代无人机采用多种高精度定位技术。

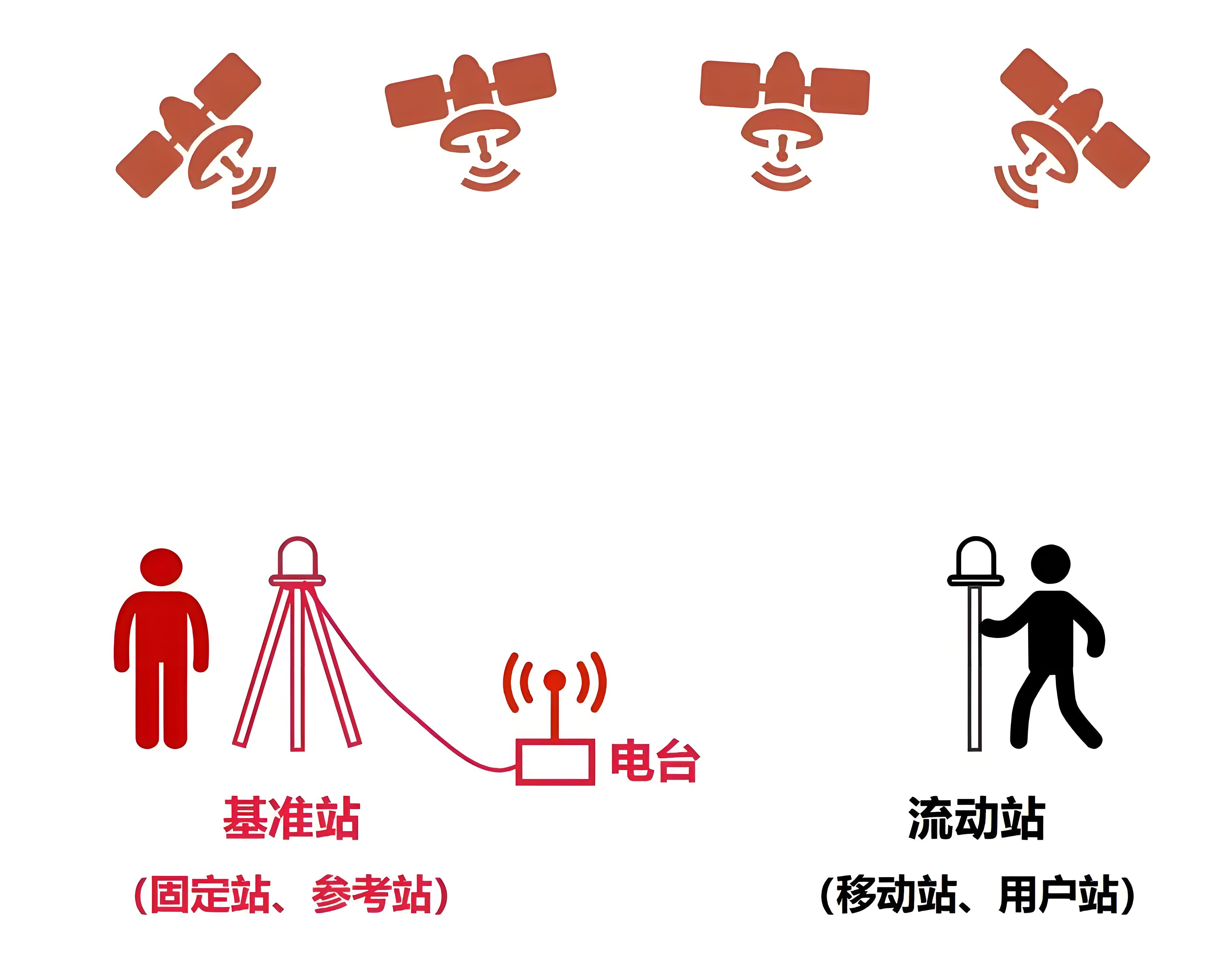

**图：RTK定位系统**
![](/media/202507/RTK定位_1753501763.jpg#size=500)

- **RTK技术**：实时动态载波相位差分技术，精度可达厘米级
- **多星座接收**：同时接收GPS、GLONASS、北斗、Galileo等卫星信号
- **惯性导航辅助**：GPS信号丢失时提供短期导航能力

> "高精度定位就像给无人机装上了精确的眼睛，让它知道自己在哪里，要去哪里"

### 🚫 GPS拒止环境应对

在GPS信号受阻或干扰的环境中，需要采用替代定位方案。

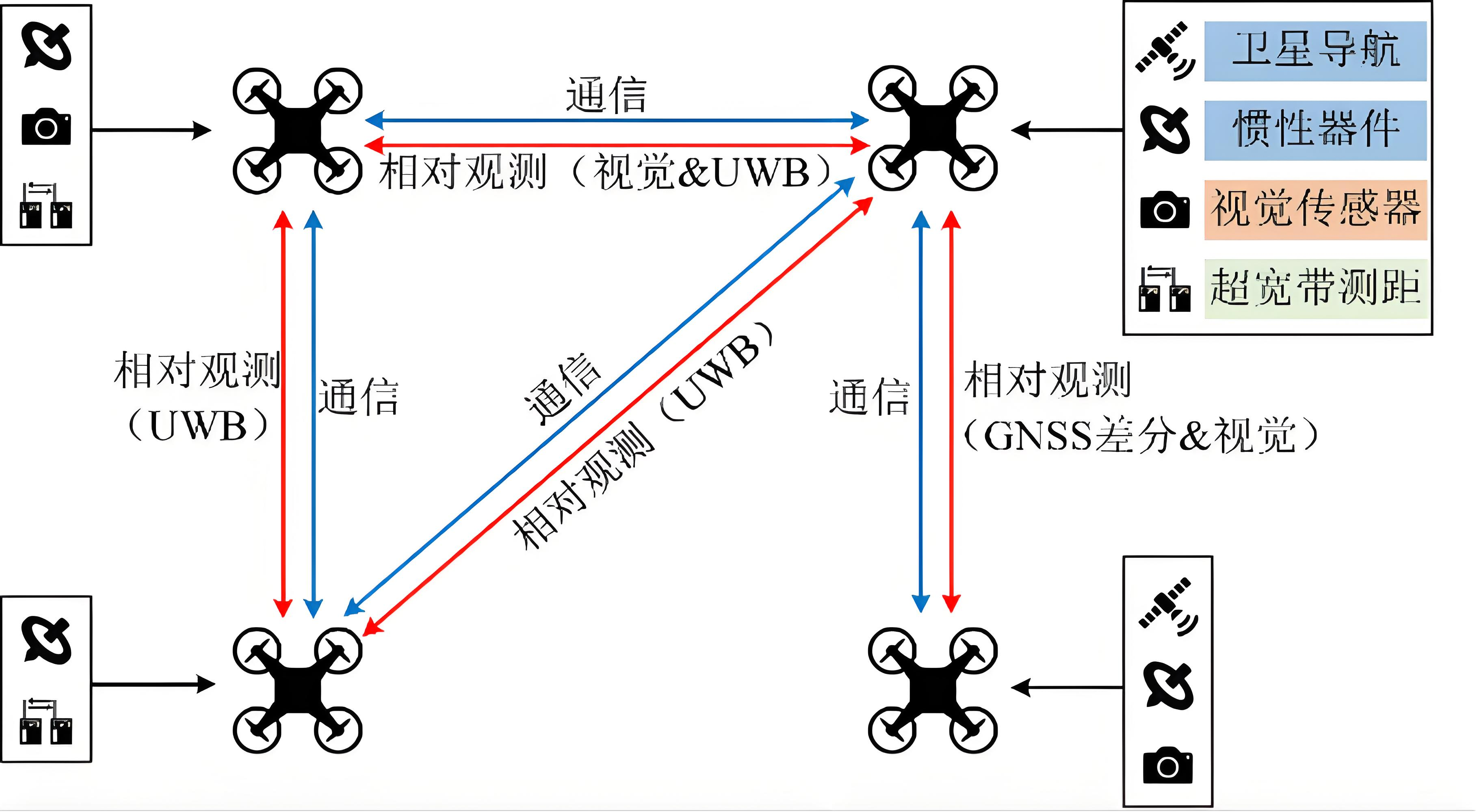

**图：多源定位融合**
![](/media/202507/多源定位_1753501864.jpg#size=500)

| 替代技术 | 工作原理 | 精度范围 | 适用环境 |
|----------|----------|----------|----------|
| 视觉SLAM | 相机+算法 | 10cm-1m | 室内、有纹理环境 |
| 激光SLAM | 激光雷达 | 1-10cm | 室内、复杂环境 |
| UWB定位 | 超宽带测距 | 10-30cm | 室内、小范围 |
| 光流定位 | 光学传感器 | 50cm-2m | 低空、有纹理地面 |

---

## 🔧 飞控系统集成与调试

### ⚙️ 硬件集成要点

飞控系统的硬件集成需要考虑电磁兼容、机械安装、散热等多个方面。

- **安装位置**：尽量靠近无人机重心，减少振动影响
- **减震设计**：使用减震胶垫，隔离机械振动
- **电磁屏蔽**：避免电机、电调等设备的电磁干扰
- **散热考虑**：确保良好的空气流通，避免过热

### 📊 参数调试流程

飞控参数调试是确保无人机稳定飞行的关键步骤。

| 调试阶段 | 主要参数 | 调试目标 | 注意事项 |
|----------|----------|----------|----------|
| 基础设置 | 机架类型、电机方向 | 正确识别硬件配置 | 仔细核对连接 |
| 传感器校准 | 加速度计、磁力计 | 消除安装误差 | 远离磁干扰源 |
| 姿态调试 | PID参数 | 快速稳定响应 | 逐步调整，安全第一 |
| 位置调试 | GPS、高度参数 | 精确位置保持 | 开阔场地测试 |

### 🛡️ 安全保护机制

现代飞控系统集成了多重安全保护机制，确保飞行安全。

**图：地理围栏系统**
![](/media/202507/地理围栏_1753518440.jpg#size=450)

> "安全保护机制就像汽车的安全气囊，平时不起眼，关键时刻能救命"

- **失控保护**：遥控信号丢失时自动返航或降落
- **低电压保护**：电池电压过低时强制降落
- **地理围栏**：限制飞行区域，防止误入禁飞区
- **姿态保护**：防止过度倾斜导致失控

---

## 🚀 先进飞控技术展望

### 🤖 人工智能集成

未来的飞控系统将更多地集成人工智能技术，实现更智能的飞行控制。

- **机器学习优化**：通过学习优化控制参数
- **环境感知**：智能识别和避开障碍物
- **任务规划**：自主制定最优飞行路径
- **故障预测**：提前预警潜在故障

### 🌐 集群协同控制

多机协同飞行是未来无人机应用的重要发展方向。

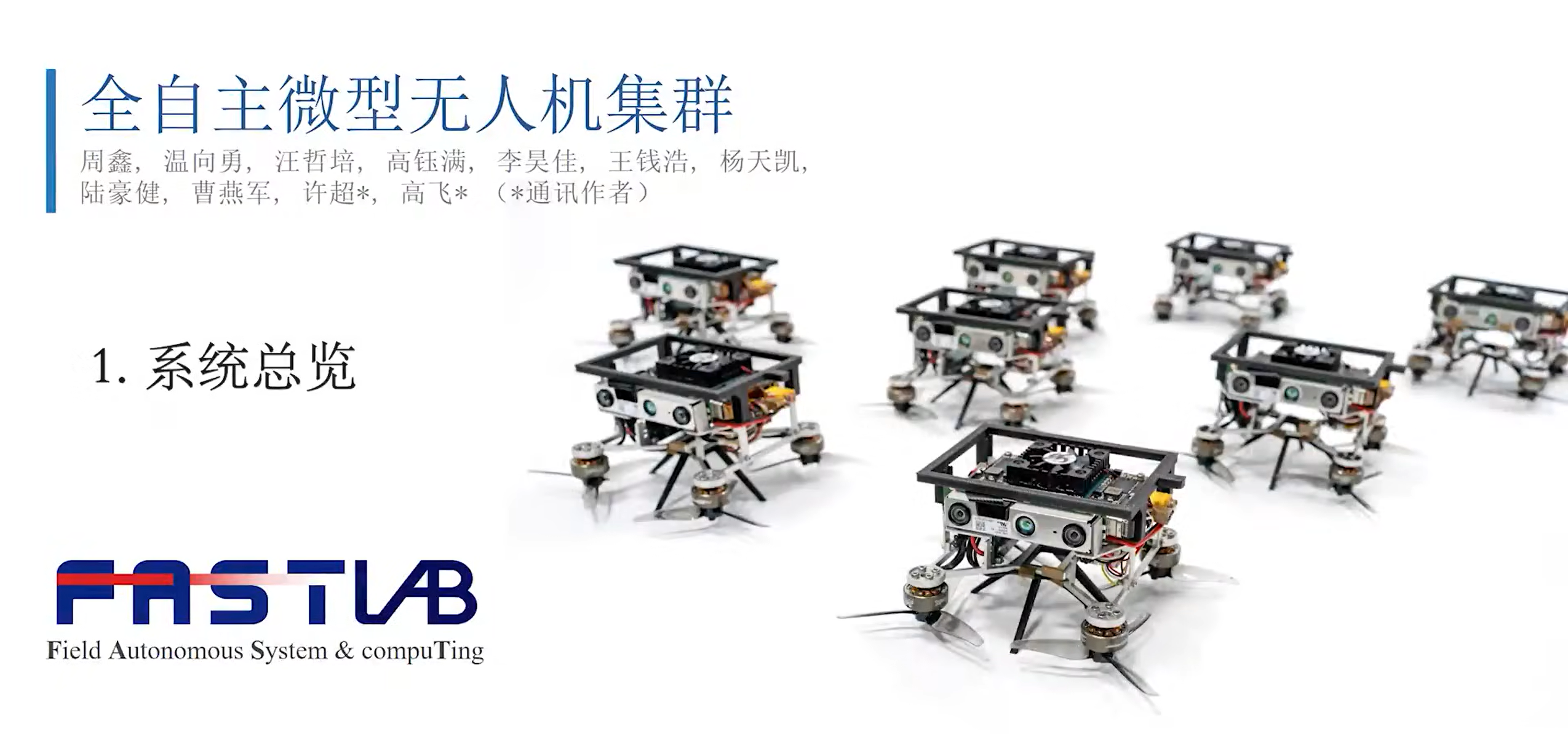

**图：无人机集群**
![](/media/202507/人工智能无人集群_1753522026.png#size=600)

| 技术挑战 | 解决方案 | 应用前景 |
|----------|----------|----------|
| 通信协调 | 分布式通信协议 | 大规模编队表演 |
| 碰撞避免 | 实时路径规划 | 搜救任务协同 |
| 任务分配 | 智能调度算法 | 物流配送网络 |
| 故障处理 | 自适应重构 | 军事作战应用 |

---

## 🤔 思考与讨论

1. 为什么飞控系统需要多种传感器？单一传感器有什么局限性？
2. 在GPS信号不好的环境中，无人机如何实现精确定位？
3. 你认为未来的飞控系统还会集成哪些新技术？
4. 如何平衡飞控系统的性能、成本和可靠性？

---
