3.1 空气动力学基础

> "空气动力学是无人机飞行的科学基础，揭示了机器如何征服天空的奥秘"

---

## ✈️ 升力产生原理

### 🌪️ 伯努利定理与升力

升力是使飞行器能够克服重力升空的关键力量。根据伯努利定理和牛顿第三定律，当空气流过机翼或螺旋桨时，会产生压力差从而形成升力。

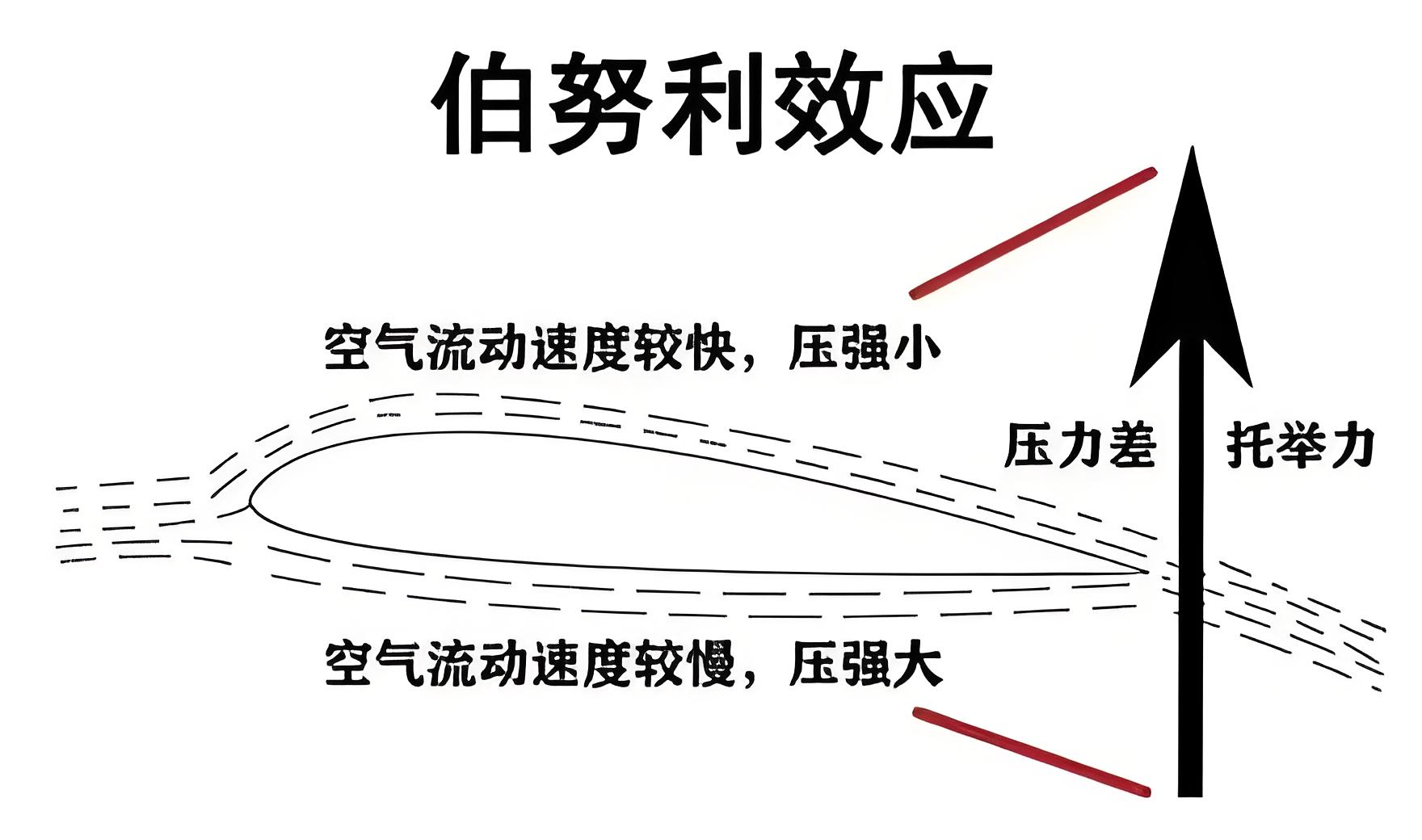

**图：伯努利定理示意图**
![](/media/202507/伯努利效应_1753532572.jpg#size=500)

**伯努利方程**：
$$P + \frac{1}{2}\rho v^2 + \rho gh = \text{常数}$$

其中：
- P：静压力（Pa）
- ρ：空气密度（kg/m³）
- v：流速（m/s）
- g：重力加速度（9.8 m/s²）
- h：高度（m）

| 升力产生机制 | 贡献比例 | 物理原理 | 应用场景 |
|------------|----------|----------|----------|
| 压力差效应 | 60-70% | 伯努利定理 | 固定翼飞行 |
| 动量变化 | 30-40% | 牛顿第三定律 | 多旋翼悬停 |
| 环流理论 | 理论基础 | 库塔-儒科夫斯基定理 | 翼型设计 |
| 涡流效应 | 辅助作用 | 翼尖涡流 | 效率优化 |

### 🔄 多旋翼升力机制

多旋翼无人机通过螺旋桨旋转产生向下的气流，根据牛顿第三定律获得向上的反作用力。

**图：螺旋桨升力原理**
![](/media/202507/螺旋桨受力分析_1753533535.png#size=300)

**螺旋桨升力计算**：
$$T = \frac{1}{2} \rho A v^2 C_T$$

其中：
- T：推力（N）
- ρ：空气密度（1.225 kg/m³，海平面）
- A：螺旋桨扫掠面积（m²）
- v：诱导速度（m/s）
- $C_T$：推力系数

> "理解升力原理就像掌握了飞行的密码，让我们能够设计出更高效的飞行器"

### 📐 翼型与攻角效应

虽然多旋翼主要依靠螺旋桨产生升力，但理解翼型原理对于优化螺旋桨设计和固定翼无人机至关重要。

| 翼型参数 | 符号 | 影响 | 典型值 |
|----------|------|------|--------|
| 弦长 | c | 升力大小 | 50-200mm |
| 厚度比 | t/c | 升阻比 | 8-15% |
| 弯度 | f/c | 升力系数 | 2-6% |
| 攻角 | α | 升力变化 | 0-15° |

**升力系数与攻角关系**：
$$C_L = C_{L0} + C_{L\alpha} \cdot \alpha$$

其中：
- $C_L$：升力系数
- $C_{L0}$：零攻角升力系数
- $C_{L\alpha}$：升力线斜率（约2π/弧度）
- α：攻角（弧度）

### 🌀 涡流与失速现象

当攻角过大时，气流会在翼面上分离，形成涡流并导致失速，这是飞行中需要避免的危险状态。

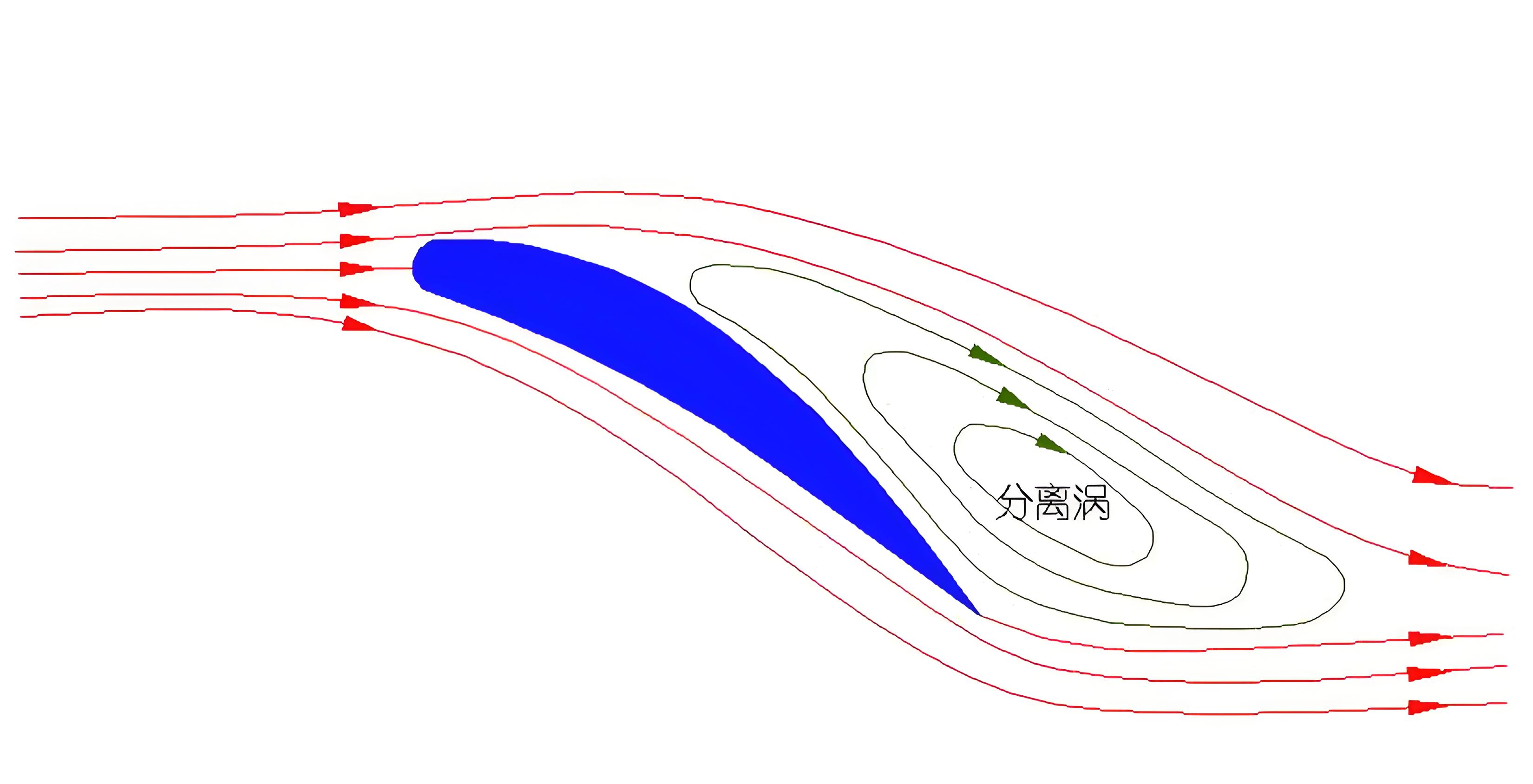

**图：失速涡流**
![](/media/202507/失速涡流_1753533728.jpg#size=400)

- **失速攻角**：通常在15-20°
- **失速特征**：升力急剧下降，阻力增加
- **恢复方法**：减小攻角，增加速度
- **预防措施**：安装失速警告系统

---

## ⚖️ 阻力与推力平衡

### 🌬️ 阻力类型与分析

阻力是阻碍无人机前进的力量，理解不同类型的阻力有助于优化飞行效率。

| 阻力类型 | 产生原因 | 占比 | 减小方法 |
|----------|----------|------|----------|
| 摩擦阻力 | 空气粘性 | 20-30% | 光滑表面 |
| 压差阻力 | 压力分布不均 | 40-50% | 流线型设计 |
| 诱导阻力 | 升力产生副产品 | 20-30% | 高展弦比 |
| 干扰阻力 | 部件间干扰 | 5-10% | 整体化设计 |

**总阻力计算**：
$$D = \frac{1}{2} \rho v^2 S C_D$$

其中：
- D：阻力（N）
- ρ：空气密度（kg/m³）
- v：飞行速度（m/s）
- S：参考面积（m²）
- $C_D$：阻力系数

### 🚀 推力需求计算

无人机要维持稳定飞行，推力必须与阻力平衡。不同飞行状态下的推力需求不同。

**推力平衡实例计算**

假设某固定翼无人机参数如下：
- 重量：2kg
- 翼展：1.2m
- 翼弦：0.2m
- 巡航速度：15m/s
- 升力系数：0.8
- 阻力系数：0.05

**计算过程：**

1. **翼面积计算：**
   $$S = \text{翼展} \times \text{翼弦} = 1.2 \times 0.2 = 0.24 \text{ m}^2$$

2. **升力需求：**
   $$L = mg = 2 \times 9.8 = 19.6 \text{ N}$$

3. **验证升力：**
   $$L = \frac{1}{2} \rho v^2 S C_L = \frac{1}{2} \times 1.225 \times 15^2 \times 0.24 \times 0.8 = 26.5 \text{ N}$$
   （升力充足，可以飞行）

4. **阻力计算：**
   $$D = \frac{1}{2} \rho v^2 S C_D = \frac{1}{2} \times 1.225 \times 15^2 \times 0.24 \times 0.05 = 1.66 \text{ N}$$

5. **推力需求：**
   水平飞行时，推力 = 阻力 = 1.66 N

> "推力与阻力的平衡就像天平的两端，任何不平衡都会改变飞行状态"

### ⚡ 功率需求与效率

飞行功率直接影响无人机的续航时间，需要在性能和效率之间找到最佳平衡点。

**功率计算公式**：
$$P = T \cdot v$$

其中：
- P：功率（W）
- T：推力（N）
- v：飞行速度（m/s）

| 飞行状态 | 推力需求 | 功率需求 | 效率特点 |
|----------|----------|----------|----------|
| 悬停 | 等于重量 | 最高 | 效率最低 |
| 低速飞行 | 略大于阻力 | 较高 | 效率较低 |
| 巡航飞行 | 等于阻力 | 适中 | 效率最高 |
| 高速飞行 | 远大于阻力 | 很高 | 效率下降 |

### 🎯 升阻比优化

升阻比（L/D）是衡量飞行器气动效率的重要指标，直接影响续航性能。

**升阻比计算**：
$$\frac{L}{D} = \frac{C_L}{C_D}$$

| 飞行器类型 | 典型升阻比 | 最佳升阻比速度 | 应用特点 |
|------------|------------|----------------|----------|
| 滑翔机 | 40-60 | 低速 | 长时间滞空 |
| 客机 | 15-20 | 中速 | 长距离运输 |
| 战斗机 | 8-12 | 高速 | 机动性优先 |
| 多旋翼 | 3-6 | 悬停 | 垂直起降 |

---

## 🔄 多旋翼稳定性原理

### ⚖️ 静稳定性分析

静稳定性是指无人机在受到外界扰动后，自动恢复到原始状态的能力。这是保证飞行安全的基础。

| 稳定性类型 | 定义 | 影响因素 | 设计要求 |
|------------|------|----------|----------|
| 滚转稳定性 | 绕X轴旋转稳定 | 重心高度、臂长 | 重心低于螺旋桨平面 |
| 俯仰稳定性 | 绕Y轴旋转稳定 | 前后重心分布 | 重心接近几何中心 |
| 偏航稳定性 | 绕Z轴旋转稳定 | 转动惯量分布 | 合理的臂长配置 |
| 高度稳定性 | 垂直方向稳定 | 推力平衡 | 精确的推力控制 |

### 🎛️ 动稳定性控制

动稳定性涉及无人机在扰动后的运动特性，需要通过控制系统来实现。

**稳定性判据**：
- **正稳定**：扰动后自动恢复
- **中性稳定**：扰动后保持新状态
- **负稳定**：扰动后偏离加剧

**多旋翼稳定控制原理**：

1. **滚转控制**：
   - 增加右侧电机转速，减少左侧电机转速
   - 产生向左的滚转力矩

2. **俯仰控制**：
   - 增加后方电机转速，减少前方电机转速
   - 产生向前的俯仰力矩

3. **偏航控制**：
   - 调整对角电机转速差
   - 利用反扭矩产生偏航力矩

> "稳定性控制就像骑自行车，需要不断的微调来保持平衡"

### 📊 转动惯量与响应特性

转动惯量决定了无人机的角加速度响应特性，是设计控制系统的重要参数。

**转动惯量计算**：
$$I = \sum m_i r_i^2$$

其中：
- I：转动惯量（kg·m²）
- $m_i$：质点质量（kg）
- $r_i$：质点到转轴距离（m）

| 轴向 | 转动惯量特点 | 控制难度 | 优化方法 |
|------|------------|----------|----------|
| X轴（滚转） | 通常最小 | 容易 | 合理配重 |
| Y轴（俯仰） | 中等 | 中等 | 前后平衡 |
| Z轴（偏航） | 通常最大 | 困难 | 减小臂长 |

### 🌪️ 陀螺效应影响

螺旋桨的高速旋转会产生陀螺效应，影响无人机的操控特性。

**陀螺力矩计算**：
$$M_g = I_p \Omega \omega$$

其中：
- $M_g$：陀螺力矩（N·m）
- $I_p$：螺旋桨转动惯量（kg·m²）
- Ω：螺旋桨角速度（rad/s）
- ω：机体角速度（rad/s）

**陀螺效应影响**：
- **正面影响**：增强某些方向的稳定性
- **负面影响**：产生耦合运动，增加控制复杂度
- **补偿方法**：控制算法中加入陀螺效应补偿

---

## 🌍 环境因素影响

### 🌡️ 大气条件影响

大气条件的变化会显著影响无人机的飞行性能，需要在设计和操作中予以考虑。

| 环境因素 | 标准值 | 影响 | 补偿方法 |
|----------|--------|------|----------|
| 气压 | 101.325 kPa | 影响空气密度 | 高度补偿 |
| 温度 | 15°C | 影响空气密度 | 温度补偿 |
| 湿度 | 0% | 轻微影响密度 | 一般忽略 |
| 风速 | 0 m/s | 影响地速和稳定性 | 风速补偿 |

**空气密度修正公式**：
$$\rho = \rho_0 \frac{P}{P_0} \frac{T_0}{T}$$

其中：
- ρ：实际空气密度（kg/m³）
- $\rho_0$：标准空气密度（1.225 kg/m³）
- P：实际气压（Pa）
- $P_0$：标准气压（101325 Pa）
- T：实际温度（K）
- $T_0$：标准温度（288.15 K）

### 🌪️ 风场影响分析

风是影响无人机飞行的最主要环境因素，需要深入理解其影响机制。

| 风的类型 | 特征 | 影响 | 应对策略 |
|----------|------|------|----------|
| 稳定风 | 方向速度恒定 | 影响地速 | 航向补偿 |
| 阵风 | 突然变化 | 影响稳定性 | 快速响应控制 |
| 湍流 | 不规则变化 | 剧烈颠簸 | 避开湍流区 |
| 风切变 | 垂直方向变化 | 升降异常 | 高度补偿 |

### 🏔️ 高原飞行特点

高海拔地区的低气压环境对无人机性能有显著影响。

**高度对性能的影响**：

| 海拔高度 | 气压比例 | 空气密度比例 | 推力损失 |
|----------|----------|------------|----------|
| 0m | 100% | 100% | 0% |
| 1000m | 89% | 89% | 11% |
| 2000m | 79% | 79% | 21% |
| 3000m | 69% | 69% | 31% |
| 4000m | 62% | 62% | 38% |

**高原飞行补偿措施**：
- 增大螺旋桨直径或螺距
- 提高电机功率
- 减轻载重
- 调整控制参数

---

## 🔬 空气动力学实验与测试

### 🌪️ 风洞试验

风洞试验是验证空气动力学理论和优化设计的重要手段。

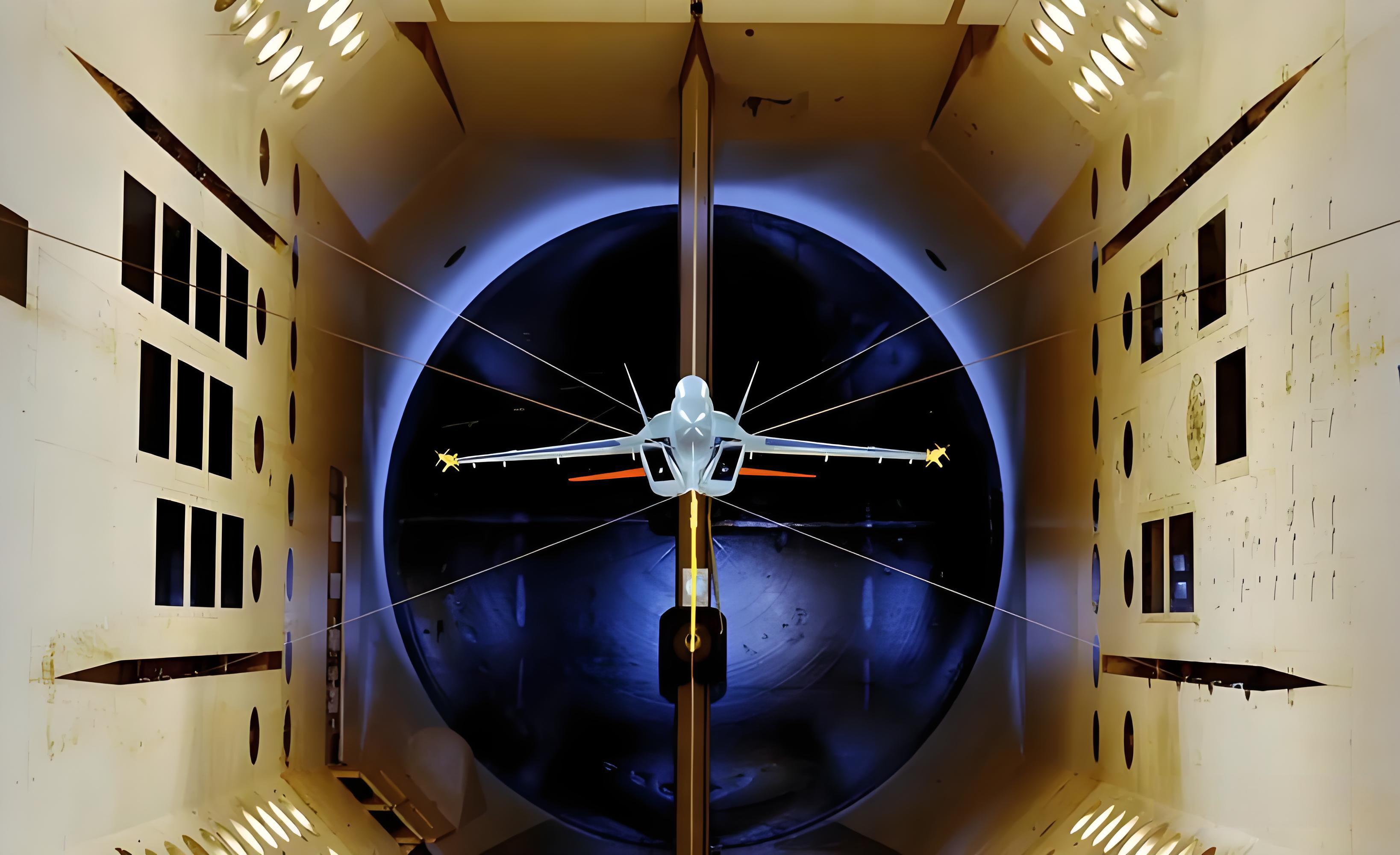

**图：风洞试验**
![](/media/202507/风洞试验_1753534399.jpg#size=500)

| 试验类型 | 目的 | 测量参数 | 应用阶段 |
|----------|------|----------|----------|
| 力测试验 | 测量升阻力 | 六分量力 | 设计验证 |
| 流场测试 | 观察流动 | 速度分布 | 优化设计 |
| 压力测试 | 压力分布 | 表面压力 | 详细分析 |
| 动态试验 | 动稳定性 | 动导数 | 控制设计 |

### 📊 CFD仿真分析

计算流体力学（CFD）仿真为空气动力学分析提供了强大的工具。

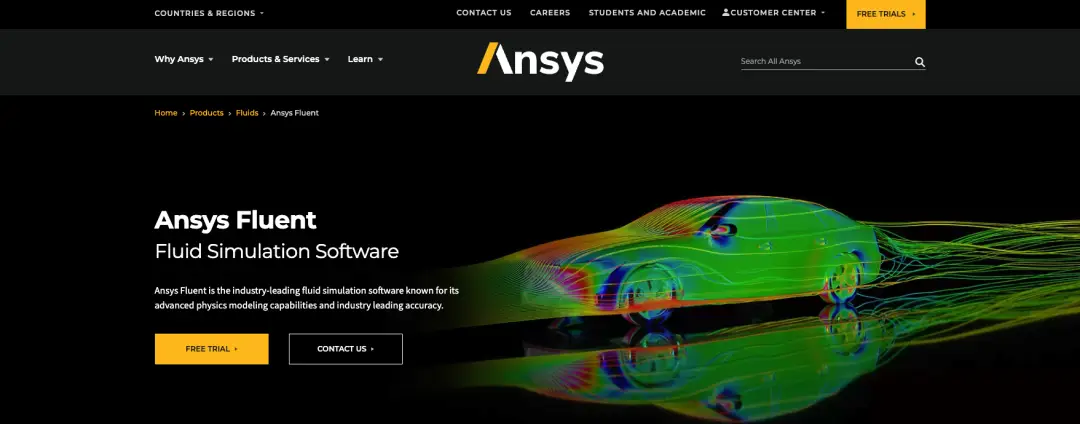

**图：CFD仿真软件**
![](/media/202507/CFD仿真软件_1753534557.webp)

**仿真优势**：
- 成本低，周期短
- 可视化流场
- 参数化研究
- 优化设计

**仿真局限性**：
- 模型简化
- 计算精度限制
- 需要实验验证

### 🛠️ 飞行测试验证

实际飞行测试是验证理论分析和仿真结果的最终手段。

| 测试项目 | 测试方法 | 数据获取 | 分析重点 |
|----------|----------|----------|----------|
| 性能测试 | 标准飞行科目 | 飞行数据记录 | 升阻特性 |
| 稳定性测试 | 扰动响应 | 姿态数据 | 稳定裕度 |
| 操控性测试 | 机动飞行 | 控制输入响应 | 操控品质 |
| 环境适应性 | 不同条件飞行 | 环境参数 | 适应能力 |

> "理论指导实践，实践验证理论，只有两者结合才能设计出优秀的飞行器"

---

## 🤔 思考与讨论

1. 比较固定翼和多旋翼无人机的升力产生机制有何不同？各自的优缺点是什么？
2. 在设计无人机时，如何通过外形设计来减小各种类型的阻力？哪种阻力最难控制？
3. 静稳定性和动稳定性之间存在什么关系？如何在设计中平衡稳定性和机动性？
4. 高原、高温、大风等极端环境对无人机飞行性能有何影响？应该采取哪些应对措施？
5. 为什么理论计算和CFD仿真都需要通过实际飞行测试来验证？各种测试方法的局限性是什么？
6. 随着新材料和新技术的发展，空气动力学在无人机设计中还有哪些创新可能？

---
